Be­schrif­ten

In Plä­nen und Kar­ten ist ei­ne Be­schrif­tung un­er­läss­lich, die nicht auf Ob­jekt- oder Gleis­ei­gen­schaf­ten be­ruht. Bahn­plan hat die­ses Kon­zept über­nom­men. Wäh­rend Zah­len­an­ga­ben zur Mes­sung nicht an den Maß­stab an­ge­passt wer­den, kön­nen Be­schrif­tun­gen ska­liert wer­den. Be­schrif­tun­gen wer­den im Me­nü Ex­tras er­zeugt und ver­wal­tet. Ei­ne Bed­schrif­tung er­for­dert min­des­tens die An­ga­be ei­nes Na­mens und ei­ner Text­zei­le. Der Text kann von ei­nem Rah­men um­schlos­sen und ge­gen­über die­sem ma­nu­ell aus­ge­rich­tet wer­den.

Neue Be­schrif­tung er­fas­sen

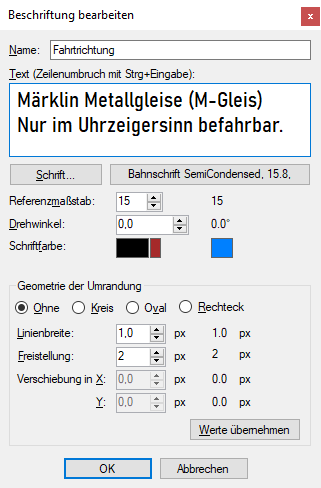

Im Dia­log Neue Be­schrif­tung er­fas­sen wird der an­zu­zei­gen­de Text im Ein­ga­be­feld Text ein­ge­ge­ben. Die Zei­len wer­den mit Strg (oder Ctrl) und Ein­ga­be um­ge­bro­chen. Die Schrift wird der gleich­na­mi­gen Schalt­flä­che fest­ge­legt. Die Aus­wahl wird auf die Schalt­flä­che da­ne­ben über­tra­gen und steht beim Er­fas­sen der nächs­ten Be­schrif­tung wie­der zur Ver­fü­gung. Das Text­feld zeigt beim Start die ak­tu­el­le Ein­stel­lung der Schrift und wird nach je­der Än­de­rung an­ge­passt. Das gilt auch für die Far­be aber nicht für den Dreh­win­kel.

Die Far­be wird über die Farb­dar­stel­lung ge­än­dert. Es han­delt sich um zwei Fel­der, die Fest­le­gung der Far­be, links, und das Zu­rück­set­zen der Far­be auf ih­ren Stan­dard­wert, rechts. Die Farb­fest­le­gung ge­schieht im Stan­dard­dia­log Farb­aus­wahl. Die Stan­dard­far­be kann nicht ge­än­dert wer­den. Schrift­far­ben soll­ten dun­kel ge­wählt wer­den, da­mit sie im Schwarz-Weiß Druck noch gut zu er­ken­nen sind.

Der Dreh­win­kel wird in De­zi­ma­lalt­grad er­fasst. Er wird, an­ders als in der Ma­the­ma­tik, geo­dä­tisch ge­rech­net, al­so im Uhr­zei­ger­sinn.

Der Re­fe­renz­maß­stab ent­schei­det über die Grö­ße der Text­dar­stel­lung. Ist er 0, wird der Text nicht ska­liert. Ist die Maß­stab­s­num­mer gleich der des Re­fe­renz­maß­stabs, er­scheint der Text in der Ent­wurfs­grö­ße. Für die Um­ran­dung des Texts muss ei­ne Geo­me­trie fest­ge­legt wer­den. Da es sei­tens der Pro­gram­mier­um­ge­bung kei­ne Be­rech­nung gibt, die die Um­rin­ge ex­akt er­mit­telt, muss der Text in der Re­gel leicht ge­gen­über den be­rech­ne­ten Wer­ten ver­scho­ben wer­den. Hier­zu die­nen Ver­schie­bun­gen in x und y, von de­nen meist nur die ver­ti­ka­le Kom­po­nen­te zur An­wen­dung kommt. Ein Bei­spiel sind die Wei­chen­num­mern, die im Kreis dar­ge­stellt wer­den.

Nach dem Be­stä­ti­gen mit OK wird die punkt­för­mi­ge Geo­me­trie er­fasst. Da­zu er­scheint ein Dia­log, der dar­auf hin­weist, dass man sich im Mo­dus Be­schrif­tung be­fin­det. Man kann nun so lan­ge in die Gra­fik kli­cken, bis der Text an der ge­wünsch­ten Po­si­ti­on er­scheint. Den Vor­gang schließt man mit OK oder Ab­bre­chen ab.

Be­schrif­tun­gen ver­wal­ten

Der Dia­log Neue Be­schrif­tung er­fas­sen dient zu­gleich zum Än­dern von Pa­ra­me­tern. Da­zu ruft man die Ver­wal­tung der Be­schrif­tun­gen aus dem Me­nü Ex­tras auf, se­lek­tiert ei­ne Be­schrif­tung und klickt auf die Schalt­flä­che Be­ar­bei­ten. Der Ha­ken be­deu­tet sicht­bar oder nicht.
