Bahn­plan

Glei­se als Bil­der dar­stel­len

Für das C- und das M-Gleis exis­tiert für je­des in der Kon­fi­gu­ra­ti­on ein­ge­tra­ge­ne Gleis ein Bild. Schal­tet man die Op­ti­on ein und ist ein ge­wis­ser Maß­stab er­reicht, wer­den statt der Stri­che Bil­der dar­ge­stellt. Wäh­rend die M-Glei­se, für die es heu­te bei Mär­klin kei­ne De­fi­ni­ti­on mehr gibt, fo­to­gra­fiert wur­den, wur­den die C-Glei­se aus dem Mär­klin Shop per Screen­shot und Nach­be­ar­bei­tung ge­won­nen.

Bild­punk­te be­ar­bei­ten

Um die Bilder an­zei­gen zu kön­nen, müs­sen sie in die kor­rek­te La­ge ge­dreht und im Maß­stab an­ge­passt wer­den. Das ge­schieht mit Hil­fe der Bild­punk­te, die die An­schluss­punk­te in Bild­ko­or­di­na­ten (Pi­xel) wie­der­ge­ben. Die­se Wer­te wur­den aus den Bil­dern ab­ge­grif­fen, sind aber sel­ten per­fekt, zu­mal die Nach­kom­mas­tel­le ein Zehn­tel Pi­xel Ge­nau­ig­keit sug­ge­riert. Tat­säch­lich ist ei­ne Ver­schie­bung um 0,5 Pi­xel be­reits im Gleis­bild sicht­bar. Fol­ge­rich­tig än­dert ein Klick auf ei­ne Pfeil­tas­te den Wert um 0,5 Pi­xel.

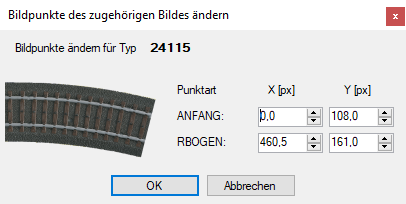

Um Bild­punk­te im An­ge­sicht des ge­sam­ten Gleis­bil­des edi­tie­ren zu kön­nen und per­ma­nen­te Neu­starts des Pro­gramms mit ge­än­der­ten Kon­fi­gu­ra­ti­ons­da­tei­en zu ver­mei­den, kann man die Bild­punk­te mit ei­nem Edi­tor än­dern, der die Da­ten dann in die Kon­fi­gu­ra­ti­ons­da­tei­en zu­rück­schreibt. Je­de Än­de­rung wird so­fort im Gleis­bild an­ge­zeigt, so­dass man die Bild­punk­te recht ge­nau be­ob­ach­ten kann.

Aber Ach­tung: Die Än­de­run­gen wer­den beim nächs­ten Up­date der Soft­ware über­schrie­ben. Die Kon­fi­gu­ra­ti­ons­da­tei­en be­fin­den sich un­ter %ProgramData%\Bahnplan und müs­sen «ge­ret­tet» wer­den.

Die X-Wer­te be­stim­men den Maß­stab. Wan­dert man nach in­nen, wird das Bild grö­ßer und ein Spalt zum An­schluss­gleis klei­ner. Die Y-Wer­te be­stim­men den An­schluss an das Fol­ge­gleis in der Qu­er­rich­tung. Zur Än­de­rung wählt man im Gleis­bild ei­nen Aus­schnitt mit dem zu än­dern­den Gleis und klickt in der Gleis­lis­te mit der rech­ten Maustas­te dar­auf. So­wohl die Bild­da­ten als auch das Bild selbst wer­den in den Edi­tor über­nom­men. Es wer­den so vie­le Bild­punk­te an­ge­zeigt, wie vor­han­den sind. Der Edi­tor kann ma­xi­mal fünf an­zei­gen. Bil­der mit mehr Bild­punk­ten kön­nen nur von Hand in der Da­tei be­ar­bei­tet wer­den. Ak­tu­ell be­schränkt sich die Ent­zer­rung auf drei Bild­punk­te.
