Bahn­plan

Wei­te­re Funk­tio­nen zur Ob­jekt­be­ar­bei­tung

Ob­jekt­um­rin­ge schlie­ßen

Hat man ein Ob­jekt­teil voll­stän­dig di­gi­ta­li­siert, fal­len An­fangs- und End­punkt meist nicht ex­akt zu­sam­men. Nach der Aus­wahl des Ob­jekts wer­den die Um­rin­ge al­ler Ob­jekt­tei­le ge­schlos­sen, d. h. der letz­te Punkt wird auf den ers­ten ge­zo­gen.

Text­po­si­tio­nen neu er­mit­teln

Sind Tex­te op­tisch ver­lo­ren ge­gan­gen oder an un­pas­sen­de Stel­len ge­wan­dert, kann man für ein Ob­jekt und sei­ne Ob­jekt­tei­le die Text­po­si­tio­nen neu er­mit­teln las­sen. Die Text­ver­schie­bun­gen ge­hen da­bei ver­lo­ren.

Punkt lö­schen

Hat man ei­nen Punkt ei­nes Ob­jekt­teils aus­ge­wählt, kann man ihn mit die­sem Funk­ti­ons­auf­ruf lö­schen.

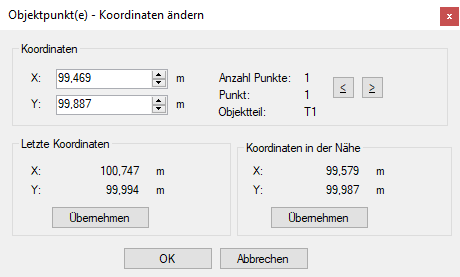

Koor­di­na­ten än­dern

Hat man einen Punkt ei­nes Ob­jekt­teils aus­ge­wählt, kann man sei­ne Koor­di­na­ten än­dern. Um Recht­wink­lig­keit und Sym­me­tri­en bes­ser be­ur­tei­len zu kön­nen, ist es rat­sam, vor dem Än­dern von Koor­di­na­ten das Ob­jekt so zu dre­hen, dass das zu ver­än­dern­de Ob­jekt­teil par­al­lel zu den Ach­sen des Koor­di­na­ten­sys­tems liegt.

Der aus­ge­wähl­te Punkt ist mit ei­nem gut sicht­ba­ren Kreis mar­kiert, sei­ne Koor­di­na­ten er­schei­nen in den Ein­ga­be­fel­dern. Rechts da­von ist die An­zahl der aus­ge­wähl­ten Punk­te an­ge­ge­ben. Nor­ma­ler­wei­se steht hier im­mer ei­ne 1. Im Fall des ge­schlos­se­nen Um­rings kommt ein wei­te­rer Punkt hin­zu. Iden­ti­sche Punk­te braucht nur ein­mal zu be­ar­bei­ten, da bei­de Punk­te zu­gleich ver­scho­ben wer­den. Än­de­run­gen wer­den un­mit­tel­bar in die Gra­fik über­nom­men.

Für den Fall, dass ein Punkt zu­nächst auf den nächs­ten Nach­barn oder den zu­letzt ge­än­der­ten Punkt ge­zo­gen wer­den soll, gibt es hier­für zwei Schalt­flä­chen Über­neh­men.

Die bei­den Schalt­flä­chen mit den Rich­tungs­zei­chen ("<" und ">") er­lau­ben die Na­vi­ga­ti­on von Punkt zu Punkt oh­ne den Dia­log zu ver­las­sen. Da­bei na­vi­giert man vor­wärts über den End­punkt hin­aus, rück­wärts en­det die Na­vi­ga­ti­on am ers­ten Punkt.

Ver­lässt man den Dia­log mit Ab­bre­chen, wer­den die Än­de­run­gen zu­rück­ge­rollt.

Punkt ein­fü­gen

Um Kur­ven auf­zu­hüb­schen und ver­ges­se­ne Knick­punk­te hin­zu­zu­fü­gen, gibt es den Menü­punkt Punkt ein­fü­gen. Er funk­tio­niert auch bei Ob­jekt­tei­len, die nicht aus­ge­wählt sind.

Ob­jekt ver­schie­ben

Das Ver­schie­ben von Ob­jek­ten be­schränkt sich auf die Er­fas­sung von zwei Koor­di­na­ten­än­de­run­gen.

Ob­jekt­teil ver­schie­ben

Das Ver­schie­ben von Ob­jekt­tei­len be­schränkt sich auf die Er­fas­sung von zwei Koor­di­na­ten­än­de­run­gen. Ob­jekt dre­hen Hat man ei­nen Punkt ei­nes Ob­jekt­teils aus­ge­wählt, kann man das zu­ge­hö­ri­ge Ob­jekt um die­sen Punkt dre­hen. Der Dreh­win­kel lässt sich nicht über 360° auf 0° dre­hen. Das ist bei der Dreh­rich­tung zu be­rück­sich­ti­gen. Der Dia­log kommt auch beim Dre­hen ei­nes Ob­jekt­teils zur An­wen­dung.

Ob­jekt­teil dre­hen

Hat man ei­nen Punkt ei­nes Ob­jekt­teils aus­ge­wählt, kann man das Ob­jekt­teil um die­sen Punkt dre­hen.

Ob­jekt lö­schen

Hat man ein Ob­jekt­teil aus­ge­wählt, kann man das zu­ge­hö­ri­ge Ob­jekt mit al­len Ob­jekt­tei­len lö­schen. Es er­folgt ei­ne Si­cher­heits­ab­fra­ge.

Ob­jekt­teil lö­schen

Hat man ein Ob­jekt­teil aus­ge­wählt, kann man es hier­mit lö­schen. Es er­folgt ei­ne Si­cher­heits­ab­fra­ge.

Al­le Ob­jek­te aus­wäh­len

Wählt al­le Ob­jek­te aus.

Aus­ge­wähl­te Ob­jek­te ex­por­tie­ren

Ex­por­tiert die aus­ge­wähl­ten Ob­jek­te und schreibt sie in ei­ne XML-Datei mit der En­dung

.bpobj

Al­le Ob­jek­te ex­por­tie­ren

Ex­por­tiert al­le Ob­jek­te und schreibt sie in ei­ne XML-Datei mit der En­dung

.bpobj

Ob­jek­te im­por­tie­ren

Im­por­tiert Ob­jek­te aus ei­ner XML-Datei mit der En­dung

.bpobj

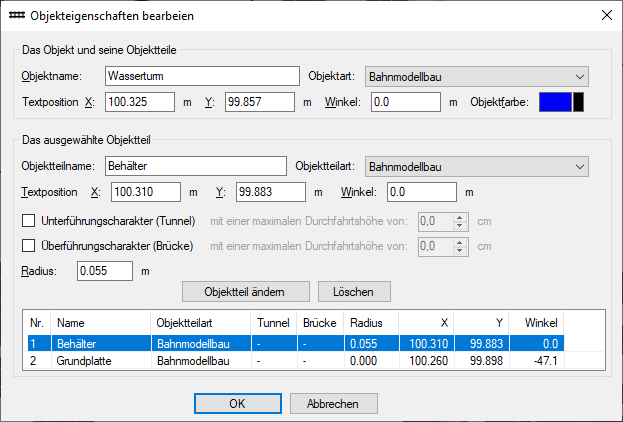

Ob­jek­tei­gen­schaf­ten

Der Dia­log Ob­jek­tei­gen­schaf­ten be­ar­bei­ten bil­det je­ne At­tri­bu­te, die sich als Text oder Koor­di­na­ten sinn­voll von Hand edi­tie­ren las­sen, in ei­nen Dia­log ab. Hier­zu zäh­len Ob­jekt- und Ob­jekt­teil­na­men, die Ob­jekt- und Ob­jekt­teilart, die Text­po­si­tio­nen und de­ren Dreh­win­kel, so­wie der Ra­di­us bei kreis­för­mi­gen Ob­jek­ten.

Die Da­ten, die ge­än­dert wer­den kön­nen, wer­den im Dia­log als Tex­te ver­wal­tet und beim Ver­las­sen mit OK neu zu­sam­men­ge­stellt. Hier kann man z. B. kreis­för­mi­ge Ob­jekt­tei­le lö­schen, die man sonst nicht an­fas­sen und da­mit auch nicht lö­schen kann. Än­de­run­gen an Ob­jekt­tei­len müs­sen mit Ob­jekt­teil än­dern in die Ob­jekt­teil­lis­te über­nom­men wer­den.

Das letz­te ver­blei­ben­de Ob­jekt­teil kann nicht ge­löscht wer­den.

Die Über- und Un­ter­füh­rungs­re­la­tio­nen wer­den vom Pro­gramm der­zeit nicht aus­ge­wer­tet.
