Bahn­plan

Ob­jek­te bil­den, än­dern und ver­wal­ten

Ei­ne Bo­den­ei­sen­bahn muss sich in die Um­ge­bung ein­fin­den. Die­se Um­ge­bung ist in ers­ter Nä­he­rung der Grund­riss der Räu­me, in der die Ei­sen­bahn zum Ein­satz kom­men soll. Da­her müs­sen Wän­de, Tü­ren, Trep­pen und Durch­gän­ge mo­del­liert wer­den, aber auch fes­te Mö­bel und sol­che, die ver­scho­ben wer­den kön­nen. Da­mit Ob­jek­te beim Pla­nen der Ei­sen­bahn­stre­cke nicht stö­ren, kön­nen sie aus­ge­blen­det und/oder auf nicht aus­wähl­bar ge­setzt wer­den. Das ist prak­tisch für Ob­jek­te wie Bo­den­flie­sen, die beim Auf­bau­en zur Ori­en­tie­rung die­nen kön­nen.

Da sich Pa­pier bes­ser kni­cken lässt als ein Smart­phone gibt es ei­ne Druck­funk­ti­on zum Aus­dru­cken auf Pa­pier mit aus­sa­ge­kräf­ti­ger Sei­ten­vor­schau. Ob­jek­te be­ste­hen aus ei­nem Ob­jekt und min­des­tens ei­nem Ob­jekt­teil. Die An­zahl der Ob­jekt­tei­le ist nicht be­grenzt. Ob­jekt­tei­le tra­gen die geo­me­tri­sche In­for­ma­tion des Ob­jekts und wer­den mit ih­rem Ob­jekt ge­dreht, ver­scho­ben, ge­spei­chert und im­por­tiert. Ob­jek­te tra­gen Na­men, die ein­deu­tig sein müs­sen.

Ob­jekt aus­wäh­len

Ein Ob­jekt wird aus­ge­wählt, in­dem man in die Nä­he ei­nes sei­ner Ob­jekt­punk­te klickt. Der aus­ge­wähl­te Punkt wird ge­son­dert her­vor­ge­ho­ben. Bei ge­drück­ter Tas­te Steue­rung (Strg/Ctrl) wer­den Ob­jek­te hin­zu­ge­wählt oder auch ab­ge­wählt.

Ob­jekt neu an­le­gen

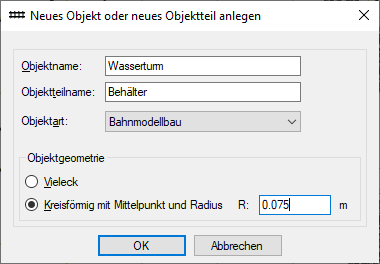

Der Dia­log zum An­le­gen von Ob­jek­ten er­fragt den Ob­jekt­na­men, den Na­men des ob­li­ga­to­ri­schen Ob­jekt­teils, die Ob­jektart, so­wie die Ob­jekt­geo­me­trie. Da­bei hat man die Wahl zwi­schen ei­nem Viel­eck mit min­des­tens drei Punk­ten und ei­nem Kreis mit ei­nem er­for­der­li­chen Ra­di­us.

Hat man den Dialog be­stä­tigt, er­scheint ein nicht mo­da­ler Hin­weis­dia­log mit ei­ner OK-Schalt­flä­che am lin­ken Rand. Der Hin­weis­text än­dert sich je nach aus­ge­wähl­ter Ob­jekt­geo­me­trie. Für die kreis­för­mi­ge Geo­me­trie klickt man in die Gra­fik. Das Ob­jekt wird un­mit­tel­bar er­zeugt, da jetzt be­reits al­le not­wen­di­gen In­for­ma­tio­nen zur Ver­fü­gung ste­hen.

Für das Viel­eck (Po­ly­gon), er­scheint ein Feed­back erst nach dem Klick auf den zwei­ten Punkt, da hier ei­ne Ver­bin­dungs­li­nie ge­zo­gen wer­den muss. Sol­len Ob­jek­te nicht par­al­lel zu den Git­ter­li­ni­en des Koor­di­na­ten­sys­tems an­ge­legt wer­den, ist es den­noch rat­sam das zu tun und erst da­nach das Ob­jekt zu dre­hen. So kann man leich­ter Koor­di­na­ten in Ein­klang brin­gen.

Al­le Koor­di­na­ten wer­den, wenn sie gra­fisch fest­ge­legt wer­den, auf vier Nach­kom­mas­tel­len ge­run­det. Zehn­tel­mil­li­me­ter sind Stan­dard im Mo­dell­bau der Spur H0.

Neu­es Ob­jekt­teil hin­zu­fü­gen

Hat man ein Ob­jekt aus­ge­wählt, kann man ein neu­es Ob­jekt­teil hin­zu­fü­gen. Dia­log und Vor­ge­hens­wei­se un­ter­schei­det sich nicht vom An­le­gen ei­nes neu­en Ob­jekts, nur das der Ob­jekt­na­me nicht ge­än­dert wer­den kann.

Ob­jekt­teil als Ko­pie hin­zu­fü­gen

Hat man ein Ob­jekt­teil aus­ge­wählt, kann man es als Ko­pie hin­zu­fü­gen. Es wird leicht ver­setzt an­ge­ord­net. Nicht ko­piert wird, wenn mehr als ein Ob­jekt­teil aus­ge­wählt ist oder es sich um ein kreis­för­mi­ges Ob­jekt­teil han­delt.
